UMBRA H1S20-10M3 umbra 丝杆精度标准
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1S系列(直径06-160)
- 类型:
- 属性: UMBRA H1S20-10M3 umbra 丝杆精度标准，-UMBRA H1S20-10M3 umbra 丝杆精度标准-UMBRA H1S20-10M3 umbra 丝杆精度标准 umbra丝杠：超越传统的运动解决方案 UMBRA H1S20-10M3 Umbra丝杆 丝杠umbra的工作原理依赖于其独特的结构和设计。这些细长的、中空的轴杆由特殊材料制成，能够承载巨大的压力和扭矩。其表面的黑色物质有助于吸收热量，使得丝杠能在各种环境中保持稳定的性能。与此同时，这些轴杆还可以通过微小的旋转运动转化为较大的直线运动，大-UMBRA H1S20-10M3 umbra 丝杆精度标准--UMBRA H1S20-10M3 umbra 丝杆精度标准-

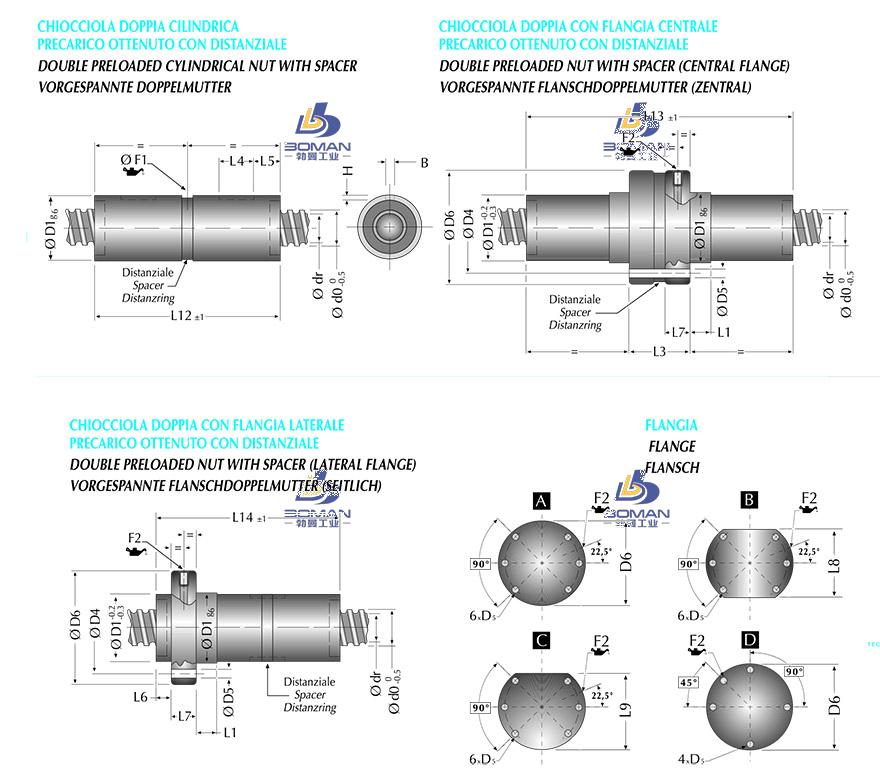

UMBRA H1S20-10M3 umbra 丝杆精度标准 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 15,0 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 5.556 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 107 |
|
| 螺母安装 | PCD | 47 |
| 额定动负载 | CaN | 32600 |
| 额定静负载 | C0aN | 16200 |
| 有效圈数 | 3+3 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 6,6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 473 |
UMBRA H1S20-10M3 umbra 丝杆精度标准此型号部分数据来源于NSK W2006B-29PSS-C3Z10BB NSK磨片机丝杠
